Kalibracja ADAS po naprawie – kiedy jest konieczna (kamery, radary, czujniki)

Co to jest kalibracja ADAS i po co się ją wykonuje?

Kalibracja ADAS to procedura przywrócenia prawidłowych parametrów pracy systemów wspomagania kierowcy po naprawie, demontażu, wymianie części albo zmianie geometrii pojazdu. Najczęściej dotyczy:

• kamer za szybą czołową lub w innych punktach nadwozia
• radarów umieszczonych zwykle z przodu lub z tyłu auta
• czujników ultradźwiękowych oraz innych sensorów parkowania i monitorowania otoczenia
• układów zintegrowanych, gdzie kamera, radar, sterownik i geometria auta wpływają na siebie nawzajem

Od poprawnej kalibracji zależy działanie systemów takich jak:

• autonomiczne hamowanie awaryjne (AEB)
• ostrzeżenie przed kolizją czołową
• aktywny tempomat
• utrzymanie pasa ruchu
• rozpoznawanie znaków
• monitorowanie martwego pola
• asystenci parkowania i kamery 360

To oznacza prostą rzecz: gdy któryś element „widzi” nieprawidłowo, cały system może zadziałać gorzej albo wcale.

Kiedy kalibracja ADAS po naprawie jest konieczna?

1. Po wymianie lub demontażu szyby czołowej

   To jeden z najczęstszych przypadków. Kamera frontowa bardzo często jest zamocowana właśnie przy szybie. Po demontażu lub wymianie szyby oraz po demontażu lub wymianie kamery wielu producentów wymaga wykonania procedury ustawienia i kalibracji. Co ważne, także zastosowanie nieodpowiedniej szyby może wpłynąć na nieprawidłowe działanie systemu.

2. Po naprawie zderzaka, pasa przedniego albo tylnej strefy nadwozia

   Radar bywa ukryty za zderzakiem, atrapą lub osłoną. Nawet drobne odkształcenie mocowania, przesunięcie uchwytu albo montaż zamiennika o innych tolerancjach może zmienić jego ustawienie. To właśnie dlatego po demontażu, wymianie lub naprawie elementów wokół radaru często konieczna jest jego kalibracja.

3. Po naprawie zawieszenia, geometrii i wysokości nadwozia

   To przypadek często pomijany przez kierowców. A niesłusznie. Kamera i radar „czytają” drogę względem rzeczywistej pozycji auta. Jeżeli po naprawie zmieni się wysokość zawieszenia, kąty ustawienia kół albo pozycja nadwozia względem osi, parametry odniesienia mogą przestać się zgadzać. Dlatego kalibracja ADAS bywa powiązana nie tylko z wymianą czujników, ale też z pracami wpływającymi na ustawienie pojazdu.

4. Po kolizji, nawet gdy uszkodzenia wyglądają na niewielkie

   To bardzo ważny punkt. Po naprawach powypadkowych obowiązkowy bywa nie tylko skan po naprawie, ale też kontrola, kalibracja lub nastawy systemów bezpieczeństwa i wsparcia kierowcy. Siły działające podczas kolizji mogą uszkodzić obwody, mocowania i komponenty w sposób niewidoczny gołym okiem. Z zewnątrz wszystko wygląda dobrze. W środku tolerancje już się nie zgadzają.

5. Po wymianie samej kamery, radaru, uchwytu lub sterownika

   To sytuacja oczywista, ale warto ją nazwać wprost. Nowy element nie oznacza automatycznie gotowości do pracy. W wielu modelach konieczne są: montaż zgodny z VIN, procedura inicjalizacji, skanowanie oraz kalibracja statyczna, dynamiczna albo mieszana.

Kalibracja statyczna i dynamiczna – czym się różnią?

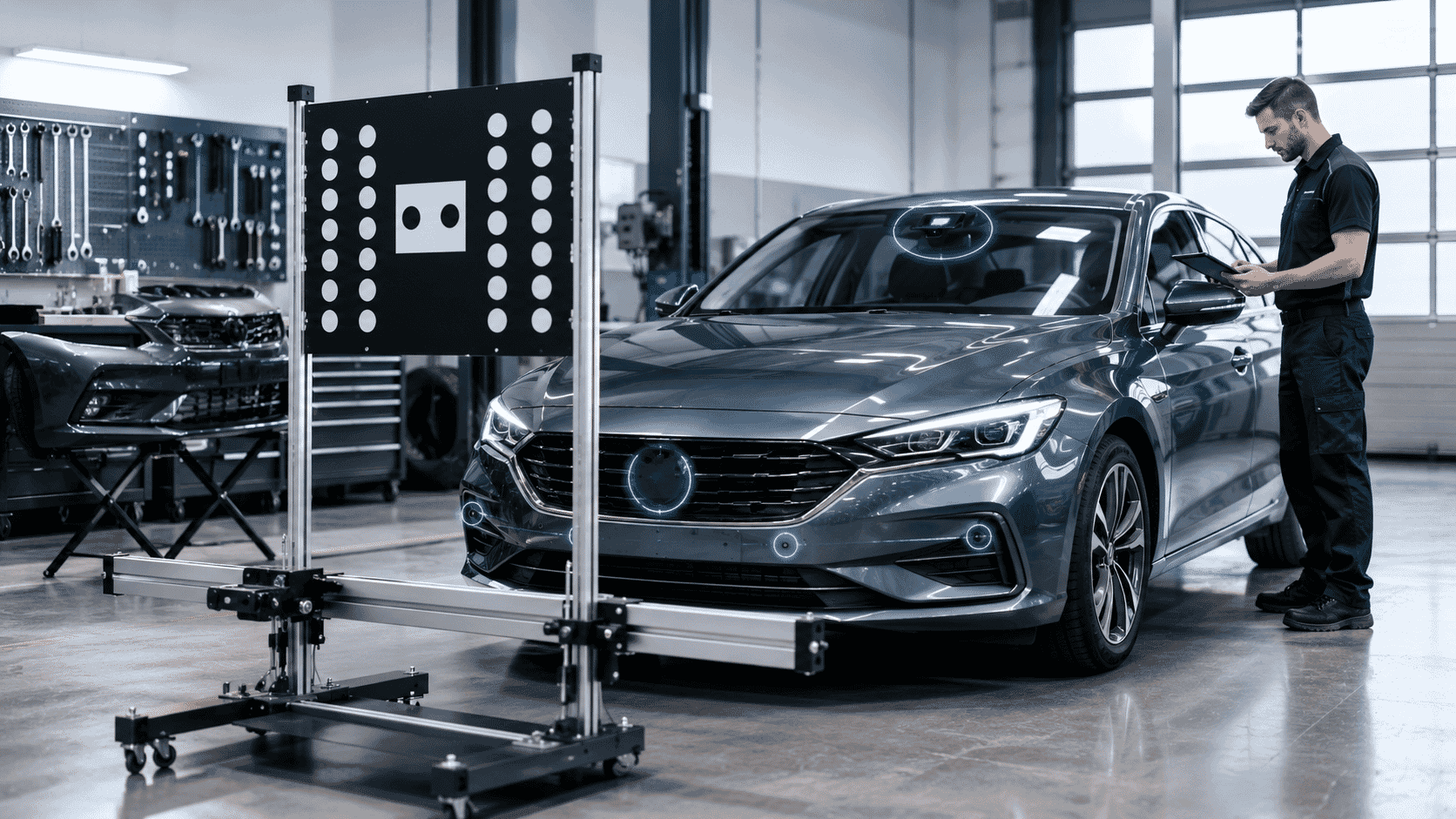

Kalibracja statyczna polega na ustawieniu auta w ściśle kontrolowanych warunkach warsztatowych. Wykorzystuje się wtedy maty, tarcze, lasery i przyrządy pomiarowe. Ten rodzaj kalibracji najczęściej wykonuje się po wymianie szyby, kamery, radaru, uchwytu albo po naprawie zderzaka czy nadwozia. Kluczowe znaczenie ma tu idealnie poziome stanowisko i bardzo dokładne ustawienie pojazdu.

Kalibracja dynamiczna odbywa się podczas jazdy według procedury producenta. Występuje w wybranych systemach kamerowych i radarowych, czasem jako jedyna metoda, a czasem jako etap końcowy po kalibracji warsztatowej. Tu najważniejsze są odpowiednie warunki drogowe, właściwa prędkość oraz brak aktywnych usterek.

Kalibracja mieszana łączy oba podejścia. Najczęściej spotyka się ją w bardziej rozbudowanych systemach ADAS. W takim przypadku warsztat wykonuje część czynności na stanowisku, a następnie przeprowadza jazdę adaptacyjną.

Najważniejsza zasada jest prosta: nie ma jednej uniwersalnej procedury dla wszystkich aut. Właściwy tryb ustala producent dla konkretnego modelu, wersji wyposażenia i rocznika.

Jak zrobić to w praktyce?

• ustalić, jakie systemy ADAS ma dany egzemplarz
• sprawdzić dokumentację producenta po VIN
• wykonać naprawę i przywrócić prawidłową geometrię pojazdu
• wykonać pre-scan i post-scan
• przeprowadzić kalibrację zgodnie z procedurą producenta
• udokumentować wynik dla klienta, ubezpieczyciela i warsztatu
• wykonać jazdę próbną i kontrolę działania funkcji

Porada od eksperta:

W praktyce warsztatowej największe problemy nie pojawiają się po dużych szkodach, tylko po „niby prostych” naprawach. Wymiana szyby, lakierowanie zderzaka, demontaż uchwytu radaru, korekta geometrii – to właśnie tu najłatwiej usłyszeć: „przecież nic poważnego się nie stało”. A potem system pasa ruchu działa z opóźnieniem albo aktywny tempomat gubi cel. Przy ADAS detal naprawdę ma znaczenie.

Case study: auto po lekkiej stłuczce, ale problem wraca po tygodniu

Typowy scenariusz wygląda tak: samochód po uderzeniu w przód ma wymieniony zderzak, uchwyty i grill. Lakier się zgadza, szczeliny też. Klient odbiera auto. Po kilku dniach wraca z komunikatem o niedostępności tempomatu adaptacyjnego i ostrzeżenia przed kolizją. Co się stało? Najczęściej radar nie został skalibrowany po naprawie albo doszło do minimalnego przesunięcia mocowania. Na postoju nic nie było widać. W ruchu system zaczął pracować poza tolerancją.

Takie sytuacje nie są wyjątkiem. Są naturalną konsekwencją tego, że systemy wspomagania kierowcy działają na granicy bardzo precyzyjnych tolerancji montażowych i pomiarowych. Dlatego naprawa ADAS nie kończy się na „złożeniu auta”. Kończy się dopiero na potwierdzeniu poprawnego działania.

Najczęstsze błędy popełniane po naprawie auta z ADAS

• pomijanie dokumentacji producenta i opieranie się na doświadczeniu z podobnego modelu
• założenie, że brak kontrolki błędu oznacza brak problemu
• brak kalibracji po wymianie szyby
• brak kalibracji po demontażu zderzaka lub uchwytu radaru
• kalibracja przed ustawieniem geometrii
• stosowanie nieodpowiednich części w strefie pracy kamery lub radaru
• brak wydruku lub raportu potwierdzającego wykonanie procedury

FAQ

Czy po wymianie szyby zawsze trzeba kalibrować kamerę ADAS?

Bardzo często tak. Jeżeli za szybą znajduje się kamera systemów wsparcia kierowcy, producent zwykle przewiduje ustawienie lub kalibrację po demontażu albo wymianie szyby.

Czy po zdjęciu zderzaka trzeba kalibrować radar?

W wielu autach tak, zwłaszcza gdy radar znajduje się za zderzakiem albo ingerowano w jego uchwyt, osłonę lub elementy sąsiednie. Ostateczna odpowiedź zawsze wynika z procedury producenta dla konkretnego modelu.

Czy geometria kół ma wpływ na działanie ADAS?

Tak. Zmiana geometrii, wysokości zawieszenia lub położenia nadwozia może zaburzyć punkt odniesienia dla kamery i radaru. Dlatego kalibrację wykonuje się po przywróceniu prawidłowych parametrów jezdnych.

Czy da się jeździć bez kalibracji ADAS po naprawie?

Fizycznie tak, ale technicznie i z punktu widzenia bezpieczeństwa to zły pomysł. System może działać nieprecyzyjnie, z opóźnieniem albo generować fałszywe ostrzeżenia.

Czy każda naprawa blacharska wymaga kalibracji ADAS?

Nie każda, ale bardzo wiele. Gdy naprawa dotyczy elementów w pobliżu sensorów, wpływa na geometrię auta, wymaga demontażu szyby, zderzaka, kamery lub radaru, kalibracja bywa obowiązkowa.

Czy sam skan komputerowy zastępuje kalibrację ADAS?

Nie. Skan komputerowy wykrywa błędy i pomaga ocenić stan sterowników, ale nie zastępuje fizycznej procedury ustawienia kamery, radaru lub innych sensorów.

Kluczowe wnioski

• kalibracja ADAS po naprawie bardzo często jest konieczna
• najczęstsze sytuacje to wymiana szyby, zderzaka, naprawa zawieszenia, geometrii i kolizje
• kamera, radar i czujniki wymagają procedur zgodnych z dokumentacją producenta
• brak kontrolki błędu nie oznacza, że system działa prawidłowo
• pre-scan i post-scan są ważne, ale nie zastępują kalibracji
• w erze obowiązkowych systemów ADAS w nowych autach dokładność naprawy ma jeszcze większe znaczenie.

Po naprawie samochodu z ADAS nie warto zgadywać. Jeżeli auto miało wymienianą szybę, zderzak, elementy zawieszenia albo przeszło naprawę po kolizji, sprawdzenie procedur i kalibracji to część prawidłowej usługi, a nie dodatek. Skontaktuj się z EuroWarsztat, jeśli chcesz zweryfikować, czy po naprawie Twojego auta wymagana jest kalibracja kamery, radaru lub czujników.
